スチームトラップとは？ボイラーシステムにおける重要な役割について

現代の工場では、蒸気は加熱、殺菌、乾燥、生産ラインの稼働において重要な役割を果たしています。しかし、蒸気システムを安定的かつ省エネルギーで運用するためには、企業は 産業用ボイラー への投資だけでなく、蒸気供給システム全体を最適化する必要があります。

その中でも、運転効率に直接影響を与える小型設備の一つがスチームトラップです。これは、ドレン（水凝縮液）を排出し、蒸気ロスを削減しながら、連続運転中の配管システムを保護する役割を持っています。

エネルギーコストが上昇し続ける中、多くの企業ではボイラー能力だけでなく、ボイラーシステム 全体の効率最適化に注目しています。これは特に、食品、医薬品、クリーニング、化学業界など、蒸気が製品品質や運転コストに直接影響を与える連続生産業界において重要です。

スチームトラップはシステム内では小型設備ですが、熱交換効率の維持とエネルギーロス削減において重要な役割を果たします。適切に選定・保守を行うことで、燃料コストの大幅削減や設備寿命の延長につながります。

本記事では、スチームトラップとは何か、その作動原理、そして産業用ボイラーシステムにおける重要な役割について解説します。

1. スチームトラップとは？

1.1 スチームトラップとは？

スチームトラップは、ボイラーシステム に設置される自動装置であり、高温・高圧の蒸気を保持しながら、配管内のドレンを分離・排出するための設備です。

実際には、蒸気は配管や熱交換器を通過する際に徐々に熱を失い、ドレンへと変化します。このドレンが適切に除去されない場合、熱交換効率は大きく低下します。

そのため、スチームトラップは以下の設備に欠かせない装置とされています。

産業用ボイラー
電気ボイラー
加熱システム
熱交換設備
産業用乾燥システム

ドレン排出以外にも、スチームトラップには以下の役割があります。

生蒸気ロスの削減
非凝縮ガスの排出
安定した熱効率の維持
産業用熱設備の保護

多くの企業では、産業用ボイラー の効率ばかりに注目し、スチームトラップのような補助設備を見落としがちです。しかし実際には、これらの設備は省エネルギー性能や蒸気システム全体の安定性に直接影響を与えます。

スチームトラップは工場稼働中ほぼ連続して動作しています。そのため、設備不良や不適切な選定があると、蒸気ロスが時間とともに急激に増加する可能性があります。

1.2 なぜ蒸気システムでは常にドレンが発生するのか？

あらゆる 産業用ボイラー において、生成された蒸気は配管や熱交換器を通じて生産設備へ熱を供給します。

この過程で：

熱の一部が外部へ放散される
蒸気が徐々に冷却される
蒸気がドレンへ変化する

これはすべてのボイラーシステムで発生する自然現象です。

ドレンが過剰に蓄積すると、以下の問題が発生します。

熱交換効率の低下
加熱設備の動作遅延
燃料消費量の増加
ウォーターハンマー現象の発生
配管やバルブの腐食

特に食品工場、医薬品工場、産業用クリーニング工場などの連続運転環境では、ドレン処理を効率化することで大幅な運転コスト削減につながります。

配管に十分な保温対策が施されていても、蒸気輸送中には常に熱損失が発生します。配管距離が長いほど、また周囲環境が低温であるほど、ドレン発生量は増加します。

このため、近年では多くの工場がドレン回収システムの最適化や、スチームトラップの定期点検を重視し、長期的な運転コスト削減を図っています。

1.3 スチームトラップの作動原理

スチームトラップの基本原理は以下の通りです。

ドレンを通過させる
高温蒸気を保持する

スチームトラップは以下の要素に基づいて自動的に開閉します。

温度
圧力
蒸気と水の密度差

基本的な動作サイクル：

高温蒸気がシステムへ流入する
蒸気が設備へ熱を供給する
蒸気が凝縮して水になる
スチームトラップがドレンを排出する
生蒸気ロスを防ぐためにバルブが閉じる

この仕組みにより、蒸気システムは手動操作なしで連続運転が可能になります。

各種スチームトラップは、機械式または熱力学式など構造によって異なる開閉原理を持っています。しかし共通の目的は、高温蒸気を逃がさずにドレンを迅速に排出することです。

自動運転機能により、スチームトラップは点検作業の負担を大幅に軽減し、連続生産における蒸気システムの安定運用を支えています。

2. 産業用ボイラーシステムにおけるスチームトラップの役割

2.1 熱交換効率の向上

スチームトラップの最も重要な役割の一つは、安定した熱交換効率を維持することです。

ドレンが迅速に除去されることで：

熱交換設備が常に高温蒸気と接触できる
加熱プロセスがより速く進む
生産ラインがより安定して稼働する

食品、飲料、医薬品、化学業界では、安定した温度管理が最終製品の品質に直接影響します。

熱交換面がドレンで覆われると、高温蒸気と直接接触している場合に比べて熱伝達能力が大きく低下します。その結果、加熱時間が長くなり、システム全体のエネルギー消費量も増加します。

食品や医薬品のように正確な温度管理が求められる生産ラインでは、安定した熱交換効率を維持することで、製品品質のばらつきを抑えることにもつながります。

2.2 蒸気ロスの削減と省エネルギー

多くの企業は 産業用ボイラー の効率に注目しがちですが、蒸気配管で発生するロスには十分に注意を払えていない場合があります。

実際には、故障したスチームトラップは毎日大量の生蒸気ロスを引き起こす可能性があります。

これにより、以下のような問題が発生します。

燃料消費量の増加
運転時の電力消費量の増加
ボイラーの稼働負荷の増加
運転コストの継続的な上昇

特に 電気ボイラー では、電力コストが運転費の大きな割合を占めるため、スチームトラップの最適化は非常に重要です。

現在、日本やベトナムの省エネルギー型工場では、以下の取り組みが重視されています。

ドレン回収
熱損失の削減
スチームトラップシステムの定期点検

多くの場合、システム自体は通常通り稼働しているように見えるため、企業はスチームトラップの漏れに気づきにくいことがあります。しかし、生蒸気ロスが継続すると、月ごとの燃料コストは大きく増加します。

そのため、日本の工場では、省エネルギー対策やボイラー運転の最適化の一環として、スチームトラップの定期点検計画を立てるケースが多くあります。

2.3 配管システムと設備の保護

配管内にドレンが滞留すると、ウォーターハンマー現象が発生する可能性があります。

これは、蒸気がドレンを高速で押し流し、配管内に強い衝撃を発生させる現象です。

その結果、配管の亀裂、バルブの損傷、システムの漏れ、産業用熱設備の寿命低下などが発生する可能性があります。
スチームトラップを適切な位置に設置することで、以下の効果が期待できます。

システムをより静かに運転できる
振動を低減できる
ボイラーシステム全体の寿命を延ばせる

ウォーターハンマー現象は大きな騒音を引き起こすだけでなく、工場内の安全リスクにもつながります。これが継続的に発生すると、配管やバルブが深刻に損傷し、生産活動に直接影響を与える可能性があります。

スチームトラップを適切な位置に設置することで、蒸気の流れが安定し、配管内でのドレン滞留を抑制できます。

2.4 ドレン回収のサポート

回収されたドレンには、まだ高い熱量が残っています。

企業は給水として再利用することで、初期加熱に必要なエネルギーを削減し、水の使用量も抑えることができます。

これは多くの工場で、以下の目的のために導入されているソリューションです。

運転コストの削減
CO₂排出量の削減
持続可能な生産への移行

多くの最新システムでは、回収後のドレンが比較的高温であり、再利用価値を十分に持っています。そのため、この水を再利用することで、新たな給水を加熱するために必要なエネルギーを大幅に削減できます。

コスト削減に加えて、これは企業がグリーン生産モデルへ移行し、長期的に炭素排出量を削減するための有効な方法でもあります。

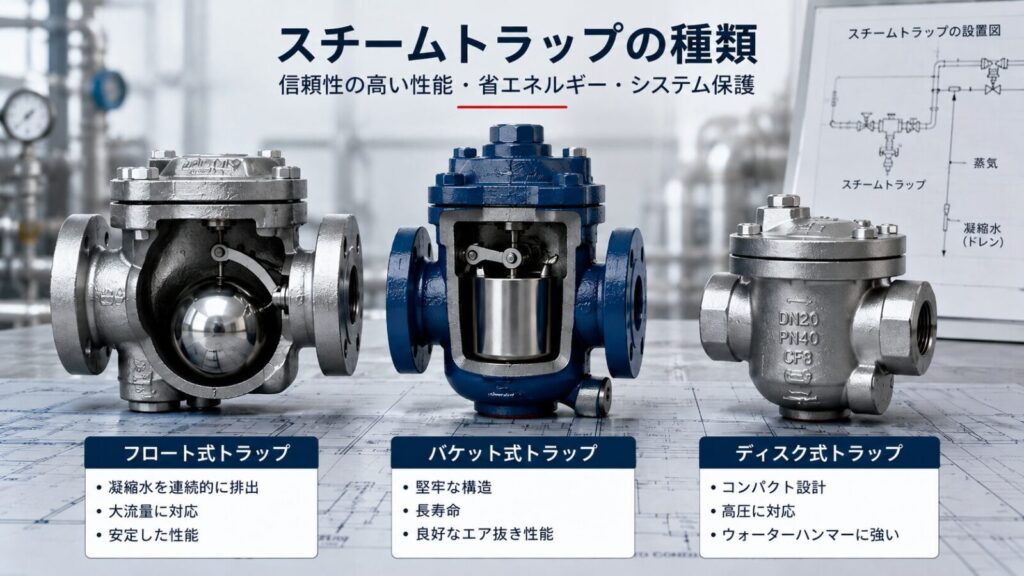

3. 主なスチームトラップの種類

産業用ボイラー システムでは、スチームトラップの種類によって適した運転条件や用途が異なります。適切なスチームトラップを選定することで、システムの安定稼働だけでなく、熱交換効率や長期的なエネルギーコストにも直接影響します。

現在、企業は主に以下の条件に基づいてスチームトラップを選定しています。

運転圧力
ドレン流量
温度安定性
生産環境
保守コスト

以下では、最新のボイラーシステムで一般的に使用されるスチームトラップの種類を紹介します。

3.1 機械式スチームトラップ

機械式スチームトラップは、蒸気とドレンの比重差を利用して作動するタイプです。装置内にドレンがたまると、フロートや内部の機械構造が自動的にバルブを開き、ドレンを排出します。

主な種類は以下の通りです。

フロート式スチームトラップ（Float Trap）
倒立バケット式スチームトラップ（Inverted Bucket Trap）

機械式スチームトラップの主なメリット：

ドレンを連続的に排出できる
安定した熱交換性能を維持できる
大きな負荷のシステムに適している
高い運転効率を実現できる

このタイプのスチームトラップは、主に以下の用途で使用されます。

食品工場
連続加熱ライン
大型熱交換システム
飲料工場

連続的にドレンを排出できるため、機械式スチームトラップは装置内でのドレン滞留を抑えることができます。これは、製品品質を確保するために安定した温度維持が必要な業界において特に重要です。

ただし、長期間の連続使用により機械部品が摩耗する可能性があるため、企業は定期的な保守にも注意する必要があります。

3.2 熱力学式スチームトラップ

熱力学式スチームトラップは、蒸気とドレンの圧力差および流速差を利用して作動します。高温蒸気が高速で流れると、バルブが自動的に閉じ、システム内に蒸気を保持します。

現在最も一般的なタイプは、ディスク式スチームトラップ（Disc Trap）です。

主なメリット：

コンパクトな設計
高圧に対応できる
耐久性が高い
設置しやすい
保守コストが低い

構造がシンプルなため、このタイプのスチームトラップは主に以下で使用されます。

蒸気配管システム
屋外エリア
設置スペースが限られる工場
高圧蒸気ライン

さらに、熱力学式スチームトラップは高温環境や厳しい運転条件下でも良好に作動します。そのため、多くの工場では ボイラーシステム の主要配管ラインにこのタイプの設備を採用しています。

ただし、ドレン負荷が頻繁に変動する場合、機械式に比べて運転効率が安定しにくい場合があります。

3.3 温調式スチームトラップ

温調式スチームトラップは、流体の温度変化に基づいて作動します。ドレンの発生によって温度が低下すると、バルブが自動的に開き、ドレンを排出します。

主なメリット：

温度制御性が高い
安定して作動する
蒸気ロスを低減できる
高精度が求められるシステムに適している

このタイプのスチームトラップは、主に以下で使用されます。

医薬品業界
クリーンスチームシステム
クリーン食品工場
殺菌設備

蒸気品質に厳しい要件がある業界では、安定した温度維持が非常に重要です。そのため、温調式スチームトラップは温度変動を抑え、生産プロセスの安定性向上に役立ちます。

また、蒸気制御性能が高いため、長期運転におけるエネルギーロス削減にも貢献します。

3.4 適切なスチームトラップの選定方法

スチームトラップの選定は、初期費用だけで判断すべきではありません。運転効率や長期的な使用コストを総合的に評価する必要があります。

主な検討要素は以下の通りです。

蒸気圧力
運転温度
ドレン流量
使用目的
周囲環境条件
熱交換設備の種類

例：

食品工場 → 安定した熱交換性能を優先
医薬品 → クリーンスチームと高精度を重視
クリーニング工場 → 大きなドレン流量に対応できることを重視
化学工場 → 高い耐久性と耐食性を重視

さらに、企業は以下の点も評価する必要があります。

省エネルギー性能
保守頻度
設備の耐久性
交換部品の入手性

適切なスチームトラップは、蒸気ロスを削減するだけでなく、工場内の 産業用熱設備 全体の効率最適化にも貢献します。

>>> 関連記事: 企業向けボイラー容量の決定方法

4. スチームトラップの故障サインと点検方法

スチームトラップは、蒸気システム内でほぼ連続して作動する設備です。そのため、長期間の運転後には、エネルギーロスを引き起こしたり、ボイラーシステム 全体の効率を低下させたりする不具合が発生する可能性があります。

多くの場合、スチームトラップが故障してもシステムがすぐに停止するわけではないため、企業が目視だけで異常に気づくことは困難です。しかし、定期点検を行わない場合、小さな不具合が長期的な運転コストの増加につながる可能性があります。

4.1 よくある不具合

スチームトラップによく見られる不具合には、以下のようなものがあります。

開いたまま固着する
閉じたまま固着する
生蒸気の漏れ
汚れやスケールによる詰まり
内部バルブの損傷

主な原因としては、以下が挙げられます。

システム内の汚れやスケール
設備の腐食
不安定な運転圧力
不適切な設置
定期保守の不足

スチームトラップに不具合が発生すると、高温蒸気が継続的に漏れていても、企業がすぐに気づきにくい場合があります。その結果、産業用ボイラー の燃料消費量が時間とともに大きく増加します。

4.2 スチームトラップ故障時の影響

スチームトラップの故障は、システム全体の運転に大きな影響を与える可能性があります。

主な影響は以下の通りです。

燃料消費量の増加
熱交換効率の低下
加熱の不安定化
ウォーターハンマー現象の発生
ボイラー負荷の増加
設備寿命の低下

特に食品や医薬品のように正確な温度管理が求められる業界では、温度の不安定化が最終製品の品質に直接影響する可能性があります。

さらに、失われた蒸気を補うためにボイラーはより高い負荷で運転する必要があります。その結果、ボイラーシステム 全体のエネルギー消費量が増加し、長期的な運転負荷も高まります。

4.3 スチームトラップの点検方法

現在、多くの企業ではエネルギー効率を最適化するために、スチームトラップの定期点検を実施しています。

主な点検方法は以下の通りです。

表面温度の確認
作動音の確認
超音波による点検
圧力と流量の監視
モニタリングシステムによる監視

中でも、超音波点検機器は、システムを分解せずに蒸気漏れを迅速かつ正確に検出できるため、広く使用されています。

また、定期点検スケジュールを整備することで、大きなトラブルが発生する前に潜在的なリスクを早期に発見できます。

4.4 定期保守の重要性

スチームトラップの保守は単なる技術作業ではなく、企業にとって有効なエネルギー管理ソリューションでもあります。

スチームトラップを定期的に点検することで、以下の効果が期待できます。

蒸気システムの安定運転
熱損失の削減
ダウンタイムの抑制
設備寿命の延長
長期的な運転コストの最適化

現在、多くの日本の工場では、スチームトラップの点検を省エネルギー対策やCO₂排出量削減戦略の重要な一部と位置づけています。

特に 電気ボイラー や大規模な蒸気システムを使用する企業では、スチームトラップを安定的に作動させることで、生産効率を大きく最適化できます。

5. 産業分野におけるスチームトラップの実用例

スチームトラップは、熱効率の最適化とエネルギーロス削減ができるため、多くの製造分野で広く使用されています。業界によって、必要とされる温度や蒸気品質は異なります。

そのため、適切なスチームトラップを選定することで、蒸気システム全体の運転効率を大きく改善できます。

5.1 食品・飲料業界

食品業界では、蒸気は主に以下の用途で使用されます。

殺菌
パスチャライゼーション
タンク加熱
CIPシステム

スチームトラップは以下に役立ちます。

安定した温度の維持
熱交換効率の向上
ドレン滞留の削減
汚染リスクの低減

安定した温度は、食品の品質と安全性に直接影響します。そのため、スチームトラップは生産ライン全体の安定運転を維持するうえで重要な役割を果たします。

5.2 医薬品業界

医薬品業界では、生産基準を満たすために非常に厳しい蒸気品質が求められます。

スチームトラップは以下に役立ちます。

ドレンの効率的な除去
クリーンスチーム品質の維持
温度変動の低減
生産プロセス管理のサポート

ドレンを適切に管理することで、最終製品の品質や医薬品工場内の殺菌システムに影響を与えるリスクを抑えることができます。

5.3 縫製・クリーニング業界

縫製・クリーニング業界では、蒸気は主に以下の設備で使用されます。

熱プレス機
乾燥システム
産業用アイロン機

スチームトラップは、連続運転中の熱効率を安定させ、燃料消費量を削減するのに役立ちます。

同時に、蒸気システムが安定して作動することで、工場内の熱利用設備の寿命延長にもつながります。

5.4 ホテル・病院

ホテルや病院では、蒸気は主に以下の用途で使用されます。

中央給湯システム
産業用ランドリー
滅菌設備

スチームトラップは、日常運用においてシステムの安定稼働と熱損失の削減に役立ちます。

省エネルギーに加えて、ドレン管理は建物の技術システムの安全性と耐久性向上にも貢献します。

5.5 化学業界

化学工場では、主に以下が求められます。

連続加熱
安定した熱反応制御
高温に耐えられるシステム

スチームトラップは、蒸気品質を維持し、配管内でのドレン滞留を抑制するのに役立ちます。

さらに、ウォーターハンマー現象を抑えることで、高圧・高温環境で運転される設備の保護にもつながります。

6. まとめ

スチームトラップは、ボイラーシステム の安定運転、蒸気ロスの削減、熱交換効率の最適化に重要な役割を果たす設備です。小型の設備でありながら、エネルギーコストやボイラーシステム全体の耐久性に直接影響します。

適切なスチームトラップを選定し、定期的に保守することで、企業は以下の効果を期待できます。

燃料の節約
運転コストの削減
産業用熱設備の保護
生産の安定性向上

本記事が、企業の皆様にとって 産業用ボイラー におけるスチームトラップの役割をより深く理解し、工場内の蒸気システムの運転効率を最適化するための有益な情報となれば幸いです。
